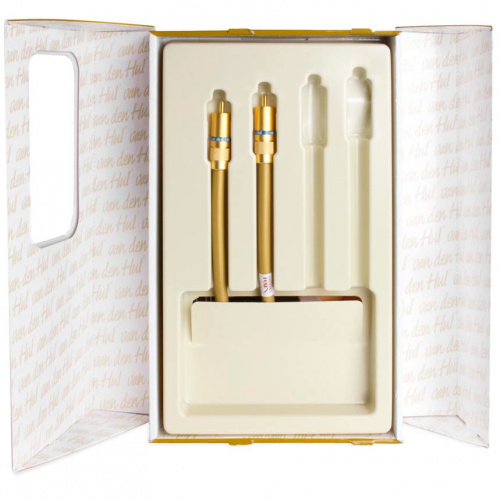

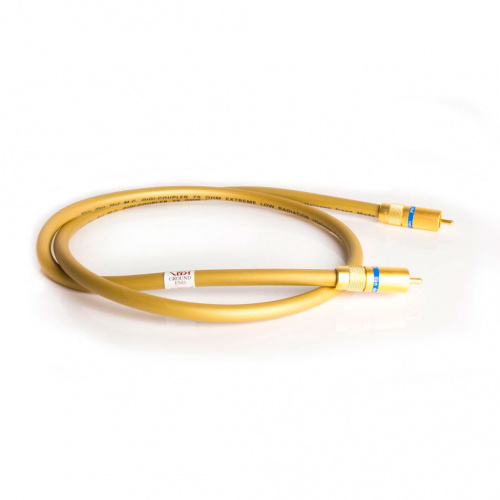

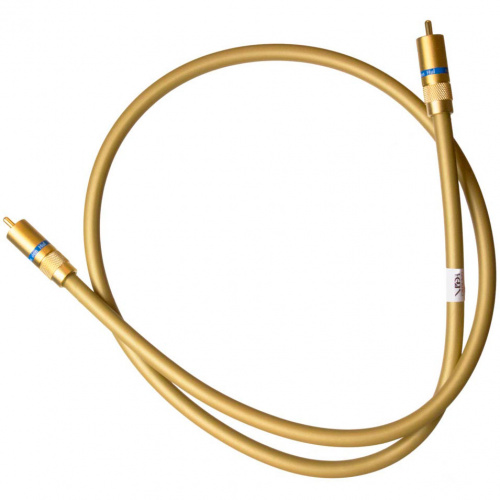

Van Den Hul The MC Digi-coupler 75 Ohm RCA 0.8m

Van Den Hul MC-The Digicoupler является соединительным кабелем высшего уровня, выпускаемым компанией Van den Hul, который предназначен для передачи цифровых аудиосигналов SPDIF. Кроме того, этот кабель также подходит и для передачи видеосигналов или высокочастотных сигналов на высочайшем качественном уровне. Кабель MC-The Digicoupler был специально разработан для обеспечения самого высокого качества передачи цифрового аудиосигнала формата SPDIF для уровня импеданса 75 Ом, причем не только в профессиональной области, но и в расчете на аудиофилов.

Специальная конструкция кабеля Van Den Hul MC-The Digicoupler охватывает все аспекты, необходимые для заметного улучшения качества аудиосигнала и обеспечения безукоризненной и надежной передачи цифрового аудиосигнала SPDIF как на короткое расстояние, так и на большие расстояния в студиях. Конструкция кабеля обеспечивает неоспоримые преимущества при передаче видеосигналов и высокочастотных сигналов в диапазоне ГГц.

The Digicoupler обладает постоянным и очень точным импедансом 75 Ом: 75 Ом + 0,5 Ом до частоты 3 ГГц. Данная характеристика очень важна, так как в противном случае сигнал будет отражаться вверх и вниз в кабеле (то есть, будут образовываться стоячие волны). Такие отражения сигнала отрицательно влияют на его целостность, так как на приемном конце кабеля на цифровой аудиосигнал будет накладываться копии этого сигнала с задержкой по времени, то есть отражения сигнала, наведенные межсимвольной интерференцией. На приемной стороне это оказывает отрицательное влияние на работу схемы восстановления сигнала синхронизации (PLL) цифро-аналогового преобразователя и ее возможность поддерживать стабильную частоту синхронизации (например, во временном интервале между выборками аудиосигнала может появиться флуктуация). Получающееся в результате искажение аудиосигнала официально называется «краевое искажение» и в частности проявляется в виде снижения разрешающей способности и ухудшении звукового образа. Обращаем ваше внимание, что для поддержания точного импеданса 75 Ом и избежания отражения сигнала максимальное значение радиуса изгиба кабеля Van Den Hul MC-The Digicoupler равно 8.0 см.

Кабель MC-The Digicoupler обладает очень широкой полосой пропускания, которая является очень важной характеристикой. Цифровые аудиосигналы SPDIF содержат частоты, которые простираются значительно дальше обычно указываемой минимально необходимой полосы частот (< 6 МГц). Хотя даже такая минимальная полоса пропускания обеспечивает нормальную передачу, точная передача данных и восстановление сигнала синхронизации из сигнала с низким дрожанием в «шумных» условиях современного окружающего мира возможна лишь при гораздо более широкой полосе пропускания. Цифровой аудиосигнал состоит из элементарных единиц данных (бит) - нулей и единиц. Такой сигнал представляет собой прямоугольное колебание (меандр), фронты импульсов которого (вертикальные края) являются «демаркационной линией» для схемы приема сигнала (например, цифро-аналогового преобразователя), которая способна восстанавливать сигнал синхронизации и распознавать значения битов. Полоса пропускания кабеля уменьшается с увеличением длины используемого кабеля. Понижение полосы пропускания приводит к возрастающему изменению краев прямоугольных импульсов цифрового аудиосигнала в сторону «скругления» и их «размыванию» с течением времени (межсимвольная интерференция). Это ухудшает способность схемы приемника точно определять значения отдельных бит и их синхронизацию. Повышаются так называемые «краевые искажения» и «коэффициент битовых ошибок», а качество аудиосигнала понижается.

Кабель MC-The Digicoupler обладает очень низким затуханием сигнала на единицу длины: на частоте 100 МГц затухание не превышает 0,11 дБ/м. Низкие потери сигнала особенно важны, когда используются длинные кабели (например, в области профессиональной звукозаписи, в студии). Для поддержания оптимального качества сигнала требуется максимальное отношение сигнал-шум на приемной стороне. Следовательно, сигнал при передаче по кабелю должен подвергаться как можно меньшему затуханию. Это одинаково верно и по отношению к цифровым аудиосигналам, и по отношению к видеосигналам или высокочастотным сигналам. Низкое затухание сигнала также увеличивает его устойчивость к воздействию внешних помех (хотя решение проблемы устойчивости к внешним помехам обычно начинается с хорошего экранирования кабеля).

Кабель Van Den Hul MC-The Digicoupler относится к так называемым «сверхэкранированным» кабелям или кабелям, имеющим «низкий передаточный импеданс». Для повышения до максимума рабочих характеристик сохранения сигнала и устранения радиочастотных и электромагнитных помех требуется максимально возможный коэффициент экранирования. Digicoupler Hybrid обладает так называемой «триаксиальной конструкцией», в которой используются несколько высококачественных экранов. (Триаксиальная конструкция: обычный коаксиальный кабель, окруженный дополнительным отдельно изолированным экраном.) В кабеле Digicoupler используется не меньше трех плотных экранирующих оплеток, трех экранов из фольги и внешний насыщенный слой из материала LSC (Linear Structured Carbon - линейный структурированный углерод), которые объединяют свои коэффициенты экранирования в сверхвысокое затухание системы экранирования и сверхнизкий передаточный импеданс. Именно это позволяет называть данный кабель «суперэкранированным». Чрезвычайно низкая восприимчивость кабеля Digicoupler к радиочастотным и электромагнитным помехам позволяют беспрепятственно использовать кабели большой длины. Несколько кабелей могут быть проложены параллельно без риска оказания взаимных помех, даже если они проложены вместе с другой кабельной проводкой (например, в кабельных каналах).

Кабель Van Den Hul MC-The Digicoupler имеет экран в виде оплетки из жил с плотным покрытием из очень чистого серебра, а также прочную и стойкую к износу оболочку, изготовленную из полимерного изоляционного материала Hulliflex 4 . Все это обеспечивает оптимальную защиту от химического воздействия окружающего мира и гарантирует долгий срок службы кабеля. Конструкция кабеля MC-The Digicoupler обладает всеми технологиями, необходимыми для получения исключительных рабочих характеристик без каких-либо компромиссов, потому что эта конструкция создавалась с учетом возможности использования данного кабеля в профессиональных и вещательных системах, а также в системах, требующих высокой разрешающей способности. Кабель Digicoupler обеспечивает наиболее чистую передачу сигнала во всех приложениях с уровнем импеданса 75 Ом и является исключительным выбором для критично настроенных любителей аудио и видеозаписи, а также для всех профессионалов.
